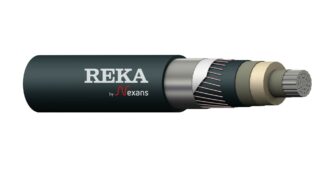

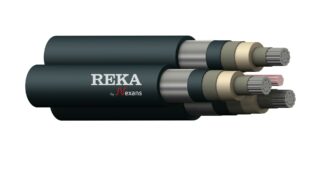

AXQJ-F TT D / AHXCMK-HF D / TSLI D 6/10 (12) kV 1-ledare CAS
Ladda ner produktgruppdatablad
Mellanspänningskabel för fast installation innomhus och utomhus. Får förläggas direkt i mark. Installationen skall utföras enligt regelverket i respektive land. Kabeln är halogenfri och flamskyddad enligt CPR-klass Dca-s2,d2,a2.
| Standarder | HD 620 10 M & K & F, SS 424 14 16, SFS 5636 |
|---|---|
| Reaktion vid brand | Dca-s2,d2,a2 |
| CPR - DoP | 2021010_DOP.pdf |
| Ledare | Fåtrådig, rund, längsvattentät aluminiumledare, EN/IEC 60228 klass 2 |
| Ledarskärm | Halvledande tvärbunden polyeten XLPE |
| Isolationsskärm | Halvledande tvärbunden polyeten XLPE |
| Inre täckning | Halvledande band, fungerar också som diffusionsspärr i längsvattentät |
| Metallskärm | Koppartrådar och aluminiumfolie (CAS). Polyetenlaminerad aluminiumfolie fungerar som en del av metallskärmen och måste anslutas i kabelskarvar och avslutningar |
| Overheath | UV-skyddad halogenfri polyolefinblandning |
| Överdragets färg | Svart |
1x240/35 CAS
Elnummer
Storlek
Förpackning
Spänning
1x240/35 CAS
Nominell diameter för hela kabeln mm
35
Kabelns nominella vikt kg/km
1543
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
17.8
Nominellt tvärsnittsarea för ledare mm2
240
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
25.2
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
52
Vid slutlig installation, kabel cm
36
Under hantering och installation, kabel m
0.52
Vid slutlig installation, kabel m
0.36
Max. dragkraft
Drag ögla kN
12
Dragstrumpa kN
3.6
Motstånd 20 ° C Ω/km
0,125
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176227992
Reka-kod
1181566
Nominell diameter för hela kabeln mm
35
Kabelns nominella vikt kg/km
1543
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
17.8
Nominellt tvärsnittsarea för ledare mm2
240
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
25.2
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
52
Vid slutlig installation, kabel cm
36
Under hantering och installation, kabel m
0.52
Vid slutlig installation, kabel m
0.36
Max. dragkraft
Drag ögla kN
12
Dragstrumpa kN
3.6
Motstånd 20 ° C Ω/km
0,125
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176228005
Reka-kod
1181566
1x300/35 CAS
Elnummer
Storlek
Förpackning
Spänning
1x300/35 CAS
Nominell diameter för hela kabeln mm
37
Kabelns nominella vikt kg/km
1783
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
19.8
Nominellt tvärsnittsarea för ledare mm2
300
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
27
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
55
Vid slutlig installation, kabel cm
38
Under hantering och installation, kabel m
0.55
Vid slutlig installation, kabel m
0.38
Max. dragkraft
Drag ögla kN
15
Dragstrumpa kN
4.5
Motstånd 20 ° C Ω/km
0,100
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176228036
Reka-kod
1181567
Nominell diameter för hela kabeln mm
37
Kabelns nominella vikt kg/km
1783
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
19.8
Nominellt tvärsnittsarea för ledare mm2
300
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
27
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
55
Vid slutlig installation, kabel cm
38
Under hantering och installation, kabel m
0.55
Vid slutlig installation, kabel m
0.38
Max. dragkraft
Drag ögla kN
15
Dragstrumpa kN
4.5
Motstånd 20 ° C Ω/km
0,100
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176228029
Reka-kod
1181567
1x400/35 CAS
Elnummer
Storlek
Förpackning
Spänning
1x400/35 CAS
Nominell diameter för hela kabeln mm
39
Kabelns nominella vikt kg/km
2023
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
22.4
Nominellt tvärsnittsarea för ledare mm2
400
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
29.6
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
59
Vid slutlig installation, kabel cm
41
Under hantering och installation, kabel m
0.59
Vid slutlig installation, kabel m
0.41
Max. dragkraft
Drag ögla kN
20
Dragstrumpa kN
6
Motstånd 20 ° C Ω/km
0,0778
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176228050
Reka-kod
1181568
Nominell diameter för hela kabeln mm
39
Kabelns nominella vikt kg/km
2023
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
22.4
Nominellt tvärsnittsarea för ledare mm2
400
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
29.6
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
59
Vid slutlig installation, kabel cm
41
Under hantering och installation, kabel m
0.59
Vid slutlig installation, kabel m
0.41
Max. dragkraft
Drag ögla kN
20
Dragstrumpa kN
6
Motstånd 20 ° C Ω/km
0,0778
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176228067
Reka-kod
1181568
1x500/35 CAS
Elnummer
Storlek
Förpackning
Spänning
1x500/35 CAS
Nominell diameter för hela kabeln mm
43
Kabelns nominella vikt kg/km
2480
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
25.7
Nominellt tvärsnittsarea för ledare mm2
500
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
32.9
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
64
Vid slutlig installation, kabel cm
45
Under hantering och installation, kabel m
0.64
Vid slutlig installation, kabel m
0.45
Max. dragkraft
Drag ögla kN
20
Dragstrumpa kN
7.5
Motstånd 20 ° C Ω/km
0,0605
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176228098
Reka-kod
1181569
Nominell diameter för hela kabeln mm
43
Kabelns nominella vikt kg/km
2480
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
25.7
Nominellt tvärsnittsarea för ledare mm2
500
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
32.9
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
64
Vid slutlig installation, kabel cm
45
Under hantering och installation, kabel m
0.64
Vid slutlig installation, kabel m
0.45
Max. dragkraft
Drag ögla kN
20
Dragstrumpa kN
7.5
Motstånd 20 ° C Ω/km
0,0605
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176228081
Reka-kod
1181569
1x630/35 CAS
Elnummer
Storlek
Förpackning
Spänning
1x630/35 CAS
Nominell diameter för hela kabeln mm
47
Kabelns nominella vikt kg/km
3043
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
29.3
Nominellt tvärsnittsarea för ledare mm2
630
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
36.8
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
70
Vid slutlig installation, kabel cm
49
Under hantering och installation, kabel m
0.7
Vid slutlig installation, kabel m
0.49
Max. dragkraft
Drag ögla kN
20
Dragstrumpa kN
8.5
Motstånd 20 ° C Ω/km
0,0469
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176228128
Reka-kod
1181570
Nominell diameter för hela kabeln mm
47
Kabelns nominella vikt kg/km
3043
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
29.3
Nominellt tvärsnittsarea för ledare mm2
630
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
36.8
Antal ledningar
1
Nominell storlek på metallskärm mm2
35
Min. böjningsradie
Under hantering och installation, kabel cm
70
Vid slutlig installation, kabel cm
49
Under hantering och installation, kabel m
0.7
Vid slutlig installation, kabel m
0.49
Max. dragkraft
Drag ögla kN
20
Dragstrumpa kN
8.5
Motstånd 20 ° C Ω/km
0,0469
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
0,524
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176228111
Reka-kod
1181570
